AoutoCADちょいテク⑤【レイヤー名の一括変更】
こんにちは、mikkoです。
今回は【レイヤー名の一括変更】の方法を紹介します。
参考図面、下図図面など他から受領した図面はレイヤーの名前を変えたかったりすることが多々あると思います。
上記図面の上から追記する際にもレイヤーがごちゃつかないように既存図面として一括でレイヤーを変える時など様々な場面で使えますので覚えてみてはいかがでしょうか。
【レイヤー名の一括変更】
今回記事では、”名前変更”を使って画層名やブロック名を一括で変更する方法を紹介します。
変更方法

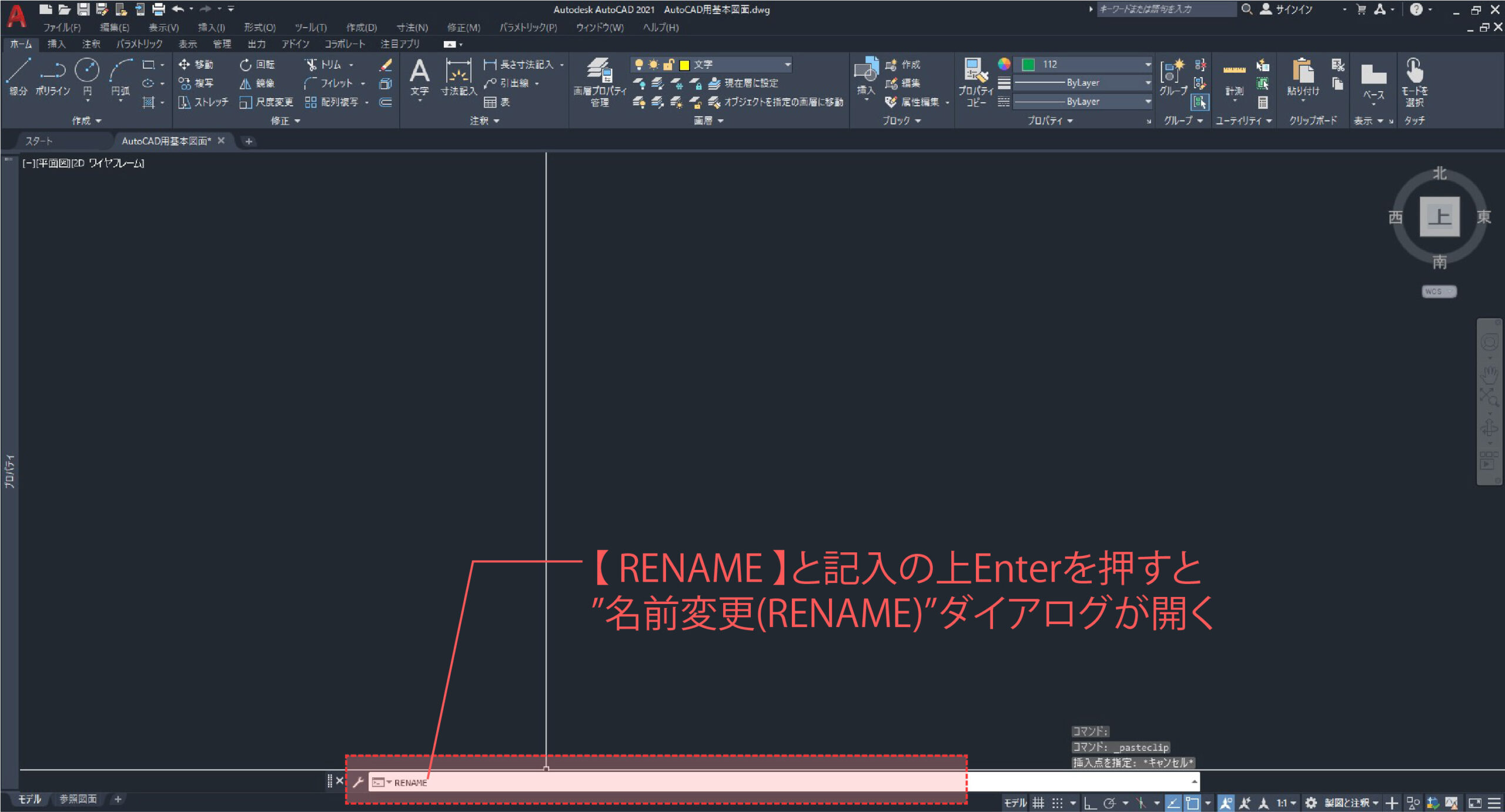

① ”名前変更(RENAME)”ダイアログを開く

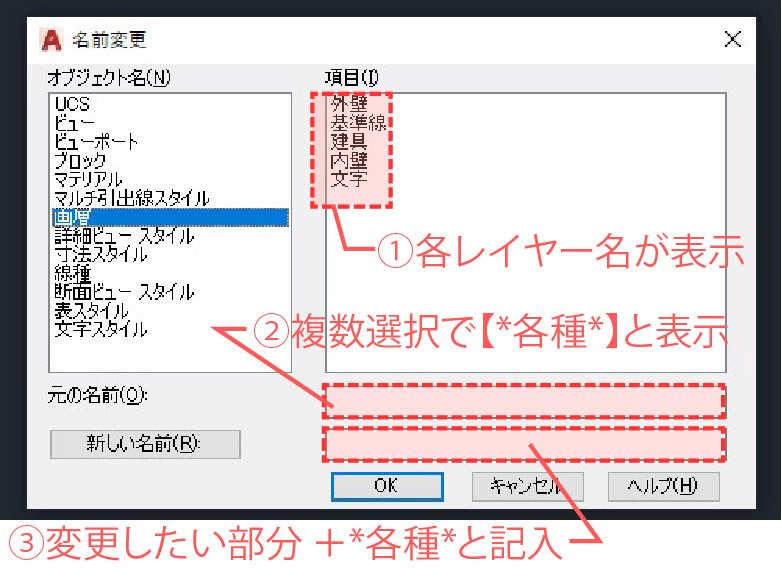

②変更したいオブジェクト名と項目を選択
複数選択すると、元の名前の部分が *各種* となります。
(Cntlを押しながらクリックすることで複数選択ができます。)
新しい名前には一括で変更したい部分 プラス *各種* と記入します。
変更例

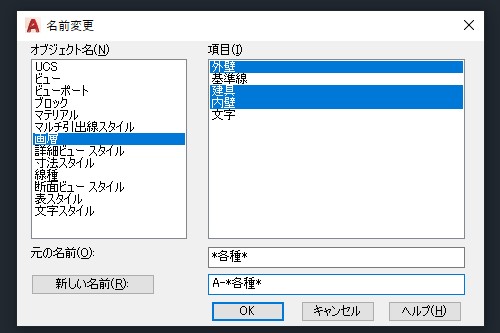

①一括で付け加えたい文字 ”A-” + *各種* と記入
②記入後OKをクリック

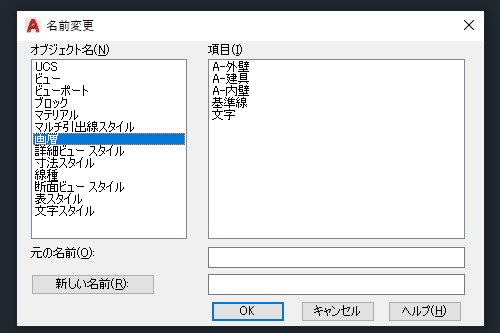

③画層名が一括で変更できました。
まとめ
以上でレイヤー名の一括変更が可能です。
一括でレイヤー変更は色々と使いタイミングがあると思いますので使えるようになるとよいかと思います。
それではまた次回記事で(^^)/
